一、HXN5智能內燃機車連桿螺栓拆裝裝置，該設備由智能型液壓扭力扳手電動泵站、帶20＂加長反力臂的液壓扳手、機械定轉角套筒及高壓雙聯管組成。
該扳手可對HXN5內燃機車的連桿螺栓按工藝要求(定扭矩/機械式定轉角)進行定性定量的安裝。原裝進口的液壓扳手頭，一體成型機身,采用高強超輕的航天復合材料鋁鈦合金。采用獨特設計的液壓泵能適應粉塵、高溫、零度低溫、間歇或連續等工況。

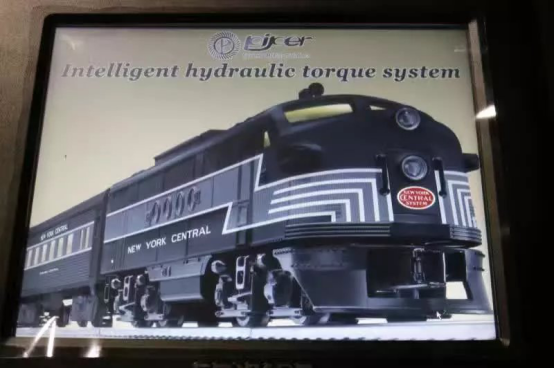

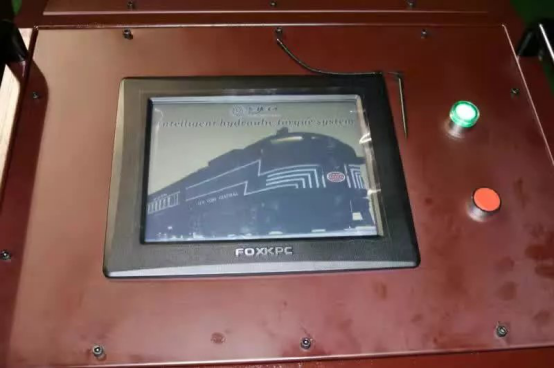

PC、PLC二級控制，可直接顯示安裝扭矩值。安裝扭矩結果的數據可保存，可追溯�？蓪γ颗_機車、工位、工作人員及安裝日期進行編號，設備自動保存安裝結果，并可有線或無線上傳安裝數據。高精度充油防震式壓力表,4倍安全系數的高壓油管及快速接頭。大流量,扭矩輸出連續均勻。

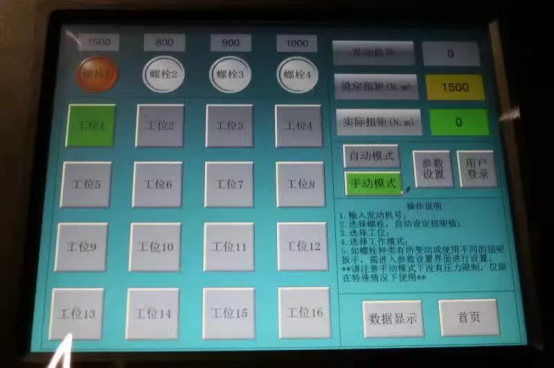

整套系統安裝在移動小車上，方便靈活，6＂車輪可輕松過軌。智能型液壓扭力電動泵站設二個控制界面，可自由切換分別用于HXN5機車連桿螺栓拆裝、HXN5主發螺栓拆裝。
二、智能內燃機車主軸承螺栓螺紋裝配系統，HXN5柴油機主軸承拆裝設備由200MPa的超高壓智能電動泵站、二同步分體式150MPa的超高壓拉伸器及液壓輔件（分流閥、快接、高壓油管）組成。用于HXN5內燃機車在不落柴油機的情況下，通過檢修孔拆裝HXN5內燃機車主軸承螺母。
液壓泵站為原裝進口，PC、PLC二級控制。壓力在0-2000BAR范圍內任意設定，拉伸器在到達設定壓力時泵站自動停止工作進入保壓狀態，當系統壓力有所跌落時，泵站自動啟動工作，進行壓力補償�？捎行У姆乐乖诼菟〝Q緊過程中，因系統壓力的跌落而造成二個主軸承螺栓的拉伸量不一致。
設備可對每臺機車及螺栓進行編號，自動保存結果，可對每個螺栓的安裝結果進行追溯，并可有線或無線上傳安裝數據。智能電動泵站設四個控制界面，可自由切換分別用于HXN5氣缸蓋螺栓安裝、HXN5主軸承螺栓安裝、HXN5氣缸蓋螺栓拆卸、HXN5主軸承螺栓拆卸。 |
